Spouteinleger

Drehverschlußaggregat (Spouteinleger) dient dem automatischen Bestücken von Giebelkarton-Packungen mit Drehverschlüssen.

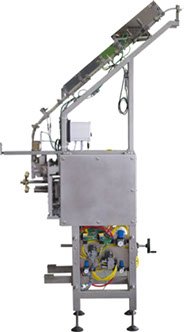

Das abgebildete Aggregat ist zum Anbau an eine Form-, Füll- und Verschließmaschine, Fabrikat Elopak, Typ PS50, konzipiert.

Das Aggregat wird komplett montiert an der Rückwand der PS50 verschraubt.

Funktionsablauf:

Die Drehverschlüsse werden manuell lose in einen Schwingförderer gegeben.

Mittels Schwingförderer werden die Drehverschlüsse lagegerecht in eine einspurige Führung gefördert.

Über eine Weiche werden die Drehverschlüsse von einer Führung auf zwei Führungen (Spuren) verteilt und 2-spurig dem Drehverschlußeinleger zugeführt.

Die PS50 ist eine Doppeltaktmaschine, durch die jeweils 2 Kartonpackungen befüllt werden. Aus diesem Grund werden auch jeweils 2 Drehverschlüsse in die Giebel der Packungen eingesetzt und mit Hilfe einer Ultraschallschweißeinheit verschweißt.
